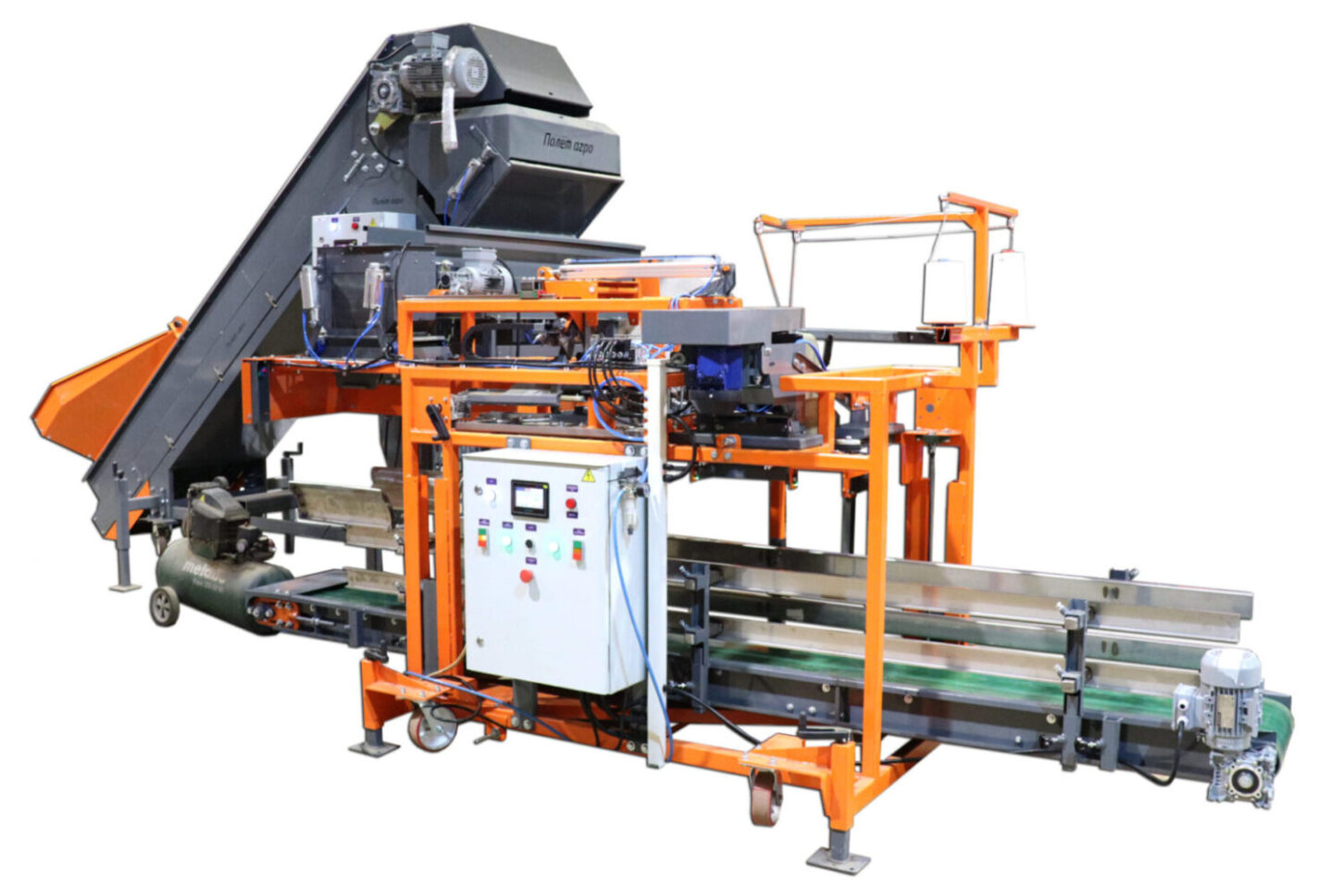

Описание — назначение упаковочной машины в мешки УММ-40
Упаковочная машина предназначена для фасовки овощей в полиэтиленовый или плетеные мешки: картофеля, лука, свеклы, моркови 25 или 40 кг. Для настройки работы оборудования под размер мешка предусмотрен подъем транспортера. Навеска мешков на створки горловины производится вручную оператором. Для безопасности оператора предусматривается «барьер» – при нахождении чего-либо в пространстве «барьера» блокируется движение захвата мешков.
Принцип работы упаковочной машины в мешки УММ-40
Оператор навешивает мешок на створки горловины, ногой нажимает педаль – раскрываются боковые створки. Мешок готов к загрузке.
Включается транспортер дозатора и нужное количество продукта насыпается в мешок через приемную горловину УММ-40
По окончанию загрузки, которая отслеживается оптическим датчиком в горловине к горловине передвигается захват . Захват находится в раскрытом состоянии, створки горловины закрываются.
Захват смыкается, стягивая мешок с горловины. Смыкание горловины отслеживается датчиком. По сигналу от этого датчика включается транспортер и захват.
Когда горловина мешка достаточно заведена между роликовыми узлами, захват раскрывается.
Сам захват представляет собой каретку с подвешенными на ней прижимами. Привод перемещение захвата и раскрытия прижимов осуществляется пневмоцилиндрами.
В крайнем положении захвата предусматривается датчик, по сигналу которого прижимы захвата раскрываются и подается команда «Машина готова к навеске следующего мешка».
Далее мешок поступает на прошивку. При необходимости машина может быть оборудована механизмов подачи бумажных этикеток. После швейной машины располагается термонож для обрезки нити.
